STM32F103 Geliştirme Kartı ile ARM Dünyasına Güçlü Bir Giriş Yapın!
STM32F103 Geliştirme Kartı, Arduino Nano boyutlarına uygun olarak tasarlanmış, düşük maliyetli ancak yüksek performanslı bir mikrodenetleyici platformudur. STMicroelectronics tarafından geliştirilen bu kart, ARM tabanlı 32-bit Cortex-M3 mimarisi sayesinde geleneksel 8-bit tabanlı mikrodenetleyicilere göre çok daha hızlı işlem yapabilme kapasitesine sahiptir.
Bu geliştirme kartı, Arduino dünyasına aşina olan geliştiriciler için tanıdık bir kullanım sunarken, profesyonel projelere geçiş yapmak isteyenler için ideal bir çözüm sunar. STM32F103 Geliştirme Kartı, hem öğrencilere hem de profesyonellere yönelik olarak tasarlanmıştır ve gömülü sistemlere giriş için oldukça popüler bir başlangıç kartıdır.
Teknik Özellikler (Genişletilmiş)
| Özellik | Değer / Açıklama |
|---|---|
| Mikrodenetleyici | STM32F103C6T6A |
| Çekirdek | ARM Cortex-M3, 32-bit |
| Çalışma Frekansı | 72 MHz |
| Flash Hafıza | 32 KB |
| SRAM | 20 KB |
| EEPROM | Harici bağlantı ile desteklenebilir |
| GPIO Sayısı | 37 adet dijital giriş/çıkış pini |
| Analog Giriş | 10 kanal, 12-bit ADC çözünürlük |
| PWM Kanalı | Çoklu PWM çıkışı destekleyen Timer modülleri |
| Timer Ünitesi | 3 × 16-bit genel amaçlı, 1 × PWM Timer |
| Haberleşme Protokolleri | 2× SPI, 3× USART, 2× I2C, 1× CAN, USB |
| USB Arabirim | Dahili USB 2.0 Full Speed, Mini-B port |
| DMA (Direct Memory Access) | 7 kanal, yüksek hızlı veri aktarımı için |
| NVIC | Nested Vectored Interrupt Controller ile çoklu kesme desteği |
| Harici Kristal | 8 MHz harici osilatör |
| Dahili Osilatör | 8 MHz + 40 kHz RC osilatör |
| Çalışma Gerilimi | 2.7V – 3.6V |
| Güç Seçenekleri | USB veya harici pinler üzerinden besleme |
| Kart Boyutu | 43mm x 18mm (Arduino Nano uyumlu) |
| Çalışma Sıcaklığı | -40°C ila +85°C arası (endüstriyel çalışma aralığı) |
| Enerji Tüketimi | Düşük güç modları (Sleep, Stop, Standby) desteklenir |
| Clock Yönetimi | PLL ile yüksek hızda clock üretimi |
| ICSP / SWD Portu | Programlama ve debug için SWD header mevcut |
| PCB Yapısı | Çift katmanlı, yüksek kaliteli FR4 |
| Pin Header Durumu | Lehimlenmemiş şekilde gelir – breadboard uyumlu |

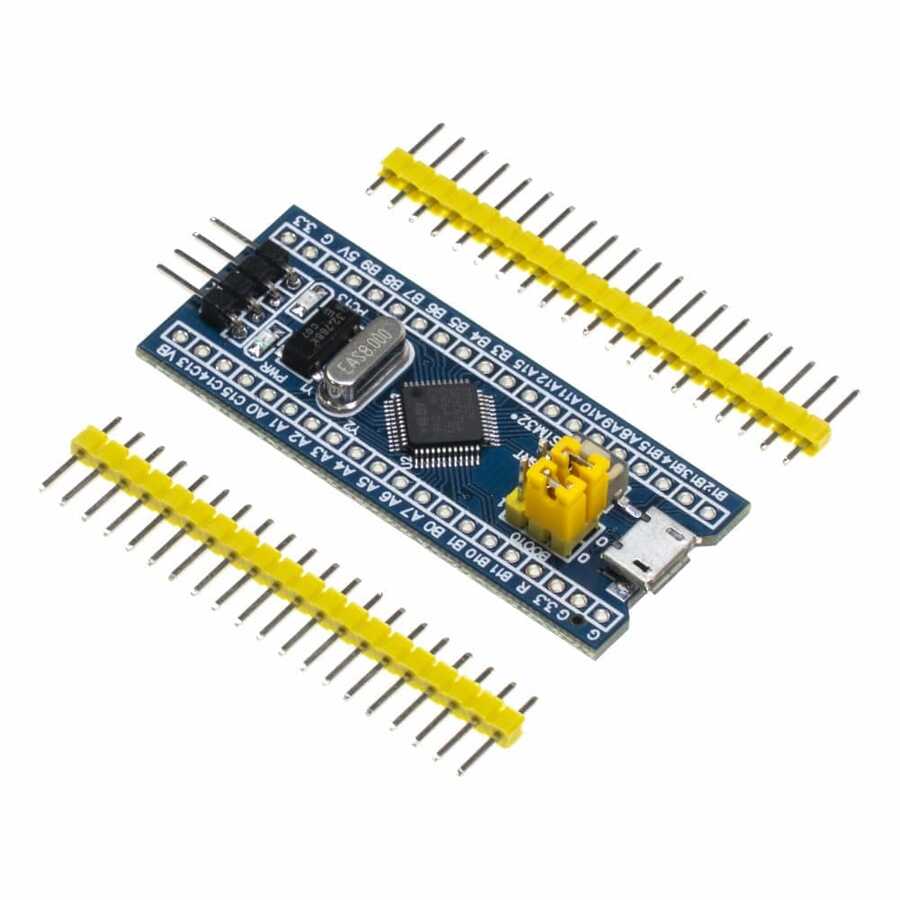

Kart Üzerindeki Donanımlar
STM32F103 Geliştirme Kartı üzerinde birçok kullanışlı donanım bileşeni yer alır:
- Dahili USB Mini-B bağlantı noktası
- 3.3V ve 5V regüle edilmiş güç çıkışları
- Programlama/çalıştırma modu için jumper alanı
- Debug ve test işlemleri için dahili SMD LED
- Lehimlenebilir header pin alanları
- Breadboard uyumlu kompakt yapı
Bu donanımlar sayesinde kart, hem prototipleme hem de son ürün geliştirme süreçlerinde rahatlıkla kullanılabilir. Özellikle eğitim ve araştırma projelerinde hızlı sonuçlar alınmasını sağlar.
Geniş Programlama Desteği
STM32F103 Geliştirme Kartı, hem düşük seviyeli profesyonel geliştirme ortamları hem de kullanıcı dostu Arduino IDE ile programlanabilir. ST-LINK arayüzü kullanarak Keil uVision, IAR Embedded Workbench, STM32CubeIDE ve PlatformIO gibi gelişmiş IDE’lerle entegre çalışır.
Alternatif olarak STM32duino bootloader yüklenerek Arduino IDE ile de kullanılabilir. Bu özellik, Arduino’dan STM32 mimarisine geçmek isteyenler için büyük kolaylık sağlar. Kullanıcılar ister C/C++ gibi düşük seviyeli dillerde, ister Arduino dili ile hızlı prototipleme yapabilirler.
Neden STM32F103 Geliştirme Kartı?
STM32F103 Geliştirme Kartı birçok yönden öne çıkan bir seçenektir:
- ARM mimarisine geçiş yapmak isteyenler için mükemmel bir başlangıç platformudur
- Düşük fiyatlı olmasına rağmen oldukça güçlü bir işlem performansına sahiptir
- USB, SPI, I2C, USART ve CAN gibi çok sayıda haberleşme protokolünü destekler
- Robotik uygulamalardan IoT projelerine, gömülü eğitimlerden endüstriyel kontrol sistemlerine kadar geniş kullanım alanı sunar
- Kolay programlama, esnek yapı ve güçlü donanım sayesinde uzun süreli projelerde tercih edilebilir
Uygulama Alanları
STM32F103 Geliştirme Kartı, çok farklı alanlarda kullanılabilir:
- Gömülü Sistem Eğitimi: Üniversitelerde ARM tabanlı uygulamalı eğitimlerde
- IoT Prototipleme: Sensör, aktüatör ve haberleşme modülleriyle entegre kullanım
- Robotik Projeler: Servo ve motor sürme projeleri için PWM destekli kontrol
- Endüstriyel Otomasyon: CAN protokolü sayesinde otomasyon sistemlerinde veri haberleşmesi
- Hızlı Geliştirme Kiti: Breadboard uyumlu yapısı ile test süreçlerinde kullanışlılık
Sonuç: Fiyat/Performans Şampiyonu
Fiyat ve performans açısından bakıldığında, STM32F103 Geliştirme Kartı, piyasada yer alan en başarılı mikrodenetleyici kartlarından biridir. Sağladığı donanım özellikleri ve yazılım desteği ile sadece hobi amaçlı değil, aynı zamanda profesyonel projelerde de güvenle kullanılabilir.
Eğer sen de ARM tabanlı güçlü bir platform arıyorsan, STM32F103 Geliştirme Kartı tam aradığın çözüm olabilir. Hemen projene başlamak için bu kartı tercih et ve farkı hissedip projene ARM gücünü kat!
Alternatif olarak STM32F411 Geliştirme Kartı modeline de göz atabilirsiniz.
Daha fazla teknik bilgi için üreticinin resmi dökümanına göz atabilirsiniz:
STM32F103C6T6A Teknik Döküman (ST)
