SOSS28 SMD-DIP dönüştürücü, 1.27 mm ve 0.65 mm pin aralıklı SOIC28 ve SSOP28 entegreleri breadboard uyumlu 2.54 mm DIP formatına çevirmenizi sağlar. Çift yüzlü, yüksek kaliteli FR4 PCB’den üretilmiştir.r.
SOSS28 SMD-DIP Dönüştürücü Kartı Detaylı Ürün Açıklaması:
SOSS28 SMD-DIP dönüştürücü kart, 28 bacaklı SOIC ve SSOP entegreleri kolayca DIP formatına çevirmenizi sağlayan çift taraflı bir adaptördür. Her iki yüzeyinde farklı kılıf tiplerini destekleyen lehim pedleri yer almaktadır:

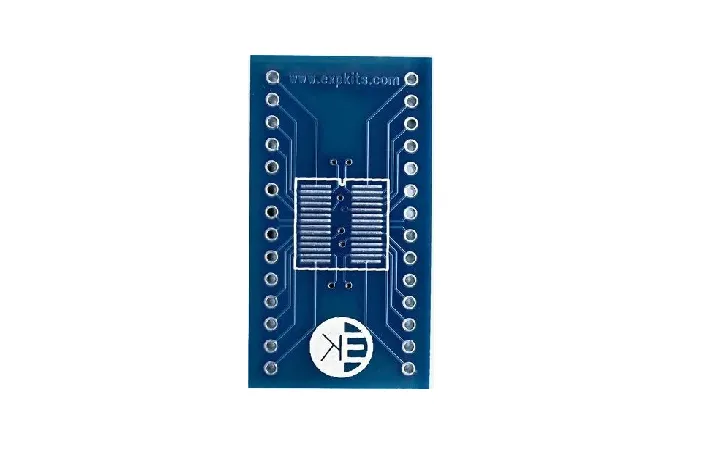

- Ön yüz: SOIC28 entegreler için uygundur (1.27 mm pin aralığı)

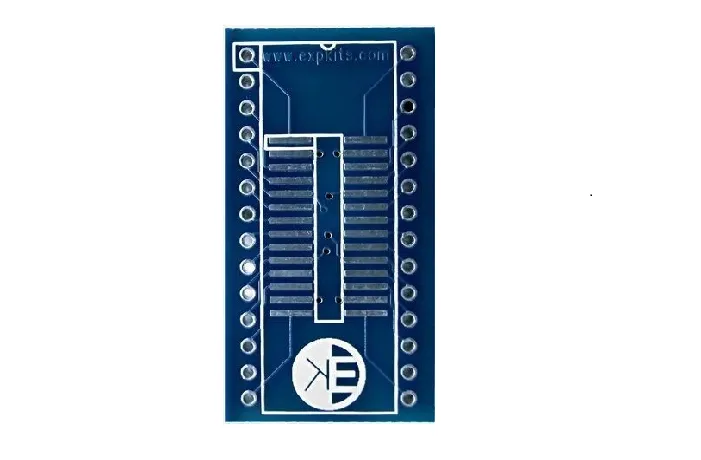

- Arka yüz: SSOP28 entegreler için uygundur (0.65 mm pin aralığı)
Kartın her iki yanında 2.54 mm DIP çıkışları (14+14 pin) bulunmaktadır. Breadboard, delikli pertinaks ve DIP soketlerle tam uyumludur. 1. sınıf FR4 PCB kalitesiyle üretilmiştir, dayanıklı ve lehimlemesi kolay bir yapıya sahiptir.
💡 SMD entegrelerin prototipleme veya test devrelerinde kullanılabilmesi için ideal bir çözümdür.
Kartın her iki yanında 2.54 mm (100 mil) DIP header dizilimi bulunur ve bu sayede breadboard, delikli pertinaks ya da DIP soketlerle tam uyumlu çalışır.
💡 Bu ürün, yüzey montaj entegreleri prototipleme sürecinde kolayca DIP formatına dönüştürmek için idealdir.
SOSS28 SMD-DIP Dönüştürücü Kartı Teknik Özellikler Tablosu
| Özellik | Açıklama |
|---|---|
| Ürün Adı | SOSS28 SMD-DIP Dönüştürücü Kart |
| Uyumlu Kılıflar | SOIC28 (1.27 mm) ve SSOP28 (0.65 mm) |
| Pin Sayısı | 28 pin (14 + 14 DIP çıkışı) |
| SMD Pin Aralığı (Ön Yüz) | 1.27 mm – SOIC entegreler için |
| SMD Pin Aralığı (Arka Yüz) | 0.65 mm – SSOP entegreler için |
| DIP Çıkış Aralığı | 2.54 mm (100 mil) – breadboard uyumlu |
| Malzeme | 1. sınıf çift yüzlü FR4 PCB |
| Yüzey Kaplama | HASL ya da ENIG |
| Header Bilgisi | 2 adet 14’lü header soket uyumlu (dahil değildir) |
| Boyutlar | 26 mm x 21 mm (yaklaşık) |
| Kullanım Alanı | Prototipleme, test, modül geliştirme, SMD’den DIP’e geçiş |
SOSS28 SMD-DIP Dönüştürücü Ek Bilgi & Ölçüler
- Hem SOIC28 hem SSOP28 entegrelerle uyumludur
- Breadboard veya DIP soket tabanlı devrelerde doğrudan kullanım
- Kolay lehimlenebilir, dayanıklı ve kompakt yapı
- Ürünle birlikte header pin gelmez
İç Bağlantı Önerisi
Bu dönüştürücü kartı, Arduino Nano veya benzeri breadboard tabanlı projelerinizde entegre testleri için kullanabilirsiniz.
🔗 Harici Teknik Kaynak
SOIC ve SSOP entegreler arasındaki farkları detaylı incelemek için RayPCB teknik makalesini buradan okuyabilirsiniz.
